Descriere
Cele robuste pentru cicluri de lucru foarte lungi și curenți de sudare mari
Chiar și atunci când sudați table groase, nu trebuie să renunțați la extragerea fumului: Pistolete fiabile cu extragere a fumului MIG/MAG din seria xFUME® PRO de la ABICOR BINZEL sunt acum disponibile și într-o versiune HD. HD vine de la Heavy Duty, ceea ce înseamnă șocuri multiple și repetate care apar în timpul sudării și afectează pistoletul de sudare.
În comparație cu pistoletele cu extractie a fumului xFUME PRO, pistoletele cu extracție a fumului xFUME® PRO HD au o mai bună absorbție și disipare a căldurii și, prin urmare, o rezistență mai mare la temperatură și o durată de viață mai lungă. Dezvoltările suplimentare ale componentelor individuale oferă, de asemenea, acestei game de pistolete MIG/MAG cu extracție o mai mare stabilitate. Pentru a rezuma, pistoletele cu extracție a fumului xFUME® PRO HD sunt instrumentele ideale pentru sudarea tablelor groase.
Chiar și în condiții de muncă dificile, nimeni nu trebuie să aibă de-a face fără un loc de muncă sănătos!
Toate informațiile dintr-o privire
Pistolet cu extractie a fumului xFUME PRO HD:
- Inovatii punctuale
- Date tehnice
- Pistolet cu extractie a fumului si sistem de extractie a fumului
- Articole despre extractioa de sudura
Pistolet cu extracție a fumului xFUME® PRO HD: Caracteristici
Pistoletul cu extragere a fumului xFUME® PRO HD funcționează în același mod ca toate celelalte pistolete pentru sudare, cu extragere la sursă în conformitate cu principiul unui sistem de vacuum înalt. În acest proces, un debit volumic redus curge la un vacuum static ridicat. Acest lucru necesită un sistem de extracție care este adecvat pentru extracția la sursă. Dacă pistoletul cu extracție și sistemul de extractie sunt adaptate în mod optim unul cu celălalt, se obține întotdeauna o acoperire ideală cu gaz de protecție, cu o absorbție eficientă a fumului.
Sudarea tablelor groase de metal, de exemplu în ingineria grea, construcții și producție în general, impune cerințe speciale pentru un pistolet cu extracție a fumului. O cantitate mare de metal de adaos este aplicată pe îmbinarea sudată la temperaturi ridicate, iar cusăturile sunt adesea sudate „non-stop”. Sarcina pe pistoletul cu extracție a fumului este imensă. Presiunea asupra sudorului este la fel de mare.
Pentru a contracara ambele aspecte – stresul tehnic și uman – au fost făcute ajustări semnificative pentru a proiecta pistoletul cu extracție a fumului pentru sarcini maxime. Ca și în cazul optimizării produselor în general, ABICOR BINZEL a primit, de asemenea, feedback de la companii, l-a examinat și l-a implementat în funcție de posibilitățile tehnice.
Rezultatul este o mai mare stabilitate și rezistență a părții frontale a pistoletului cu extracție datorită duzei de extracție din oțel. Duza de gaz HD special dezvoltată oferă, de asemenea, o rezistență mai bună la temperatură, ceea ce duce la o durată de viață mai lungă pentru pistoletul MIG/MAG cu extracție a fumului în general, precum și la un cablu de putere mai robust. Suportul articulației sferice a fost, de asemenea, optimizat, oferind pistoletului cu extracție o durată de viață mai lungă. Protecția la îndoire a fost stabilizată, astfel încât chiar și sarcinile de tracțiune mai mari nu reprezintă o problemă.
Consumabile
În afară de duza specială de gaz HD și de duza de extracție, toate consumabilele și piesele de schimb sunt identice cu cele ale pistoletelor cu extracție a fumului xFUME PRO standard. Prin urmare, dacă utilizați pistolete cu extracție xFUME® PRO, nu aveți nevoie de duze de contact sau portduze suplimentare pentru seria de pistolete cu extracție xFUME® PRO HD. În plus, dacă este necesar, puteți utiliza duza specială de gaz HD, precum și duza de extracție din oțel la fel de bine în gama standard de pistolete xFUME® PRO.

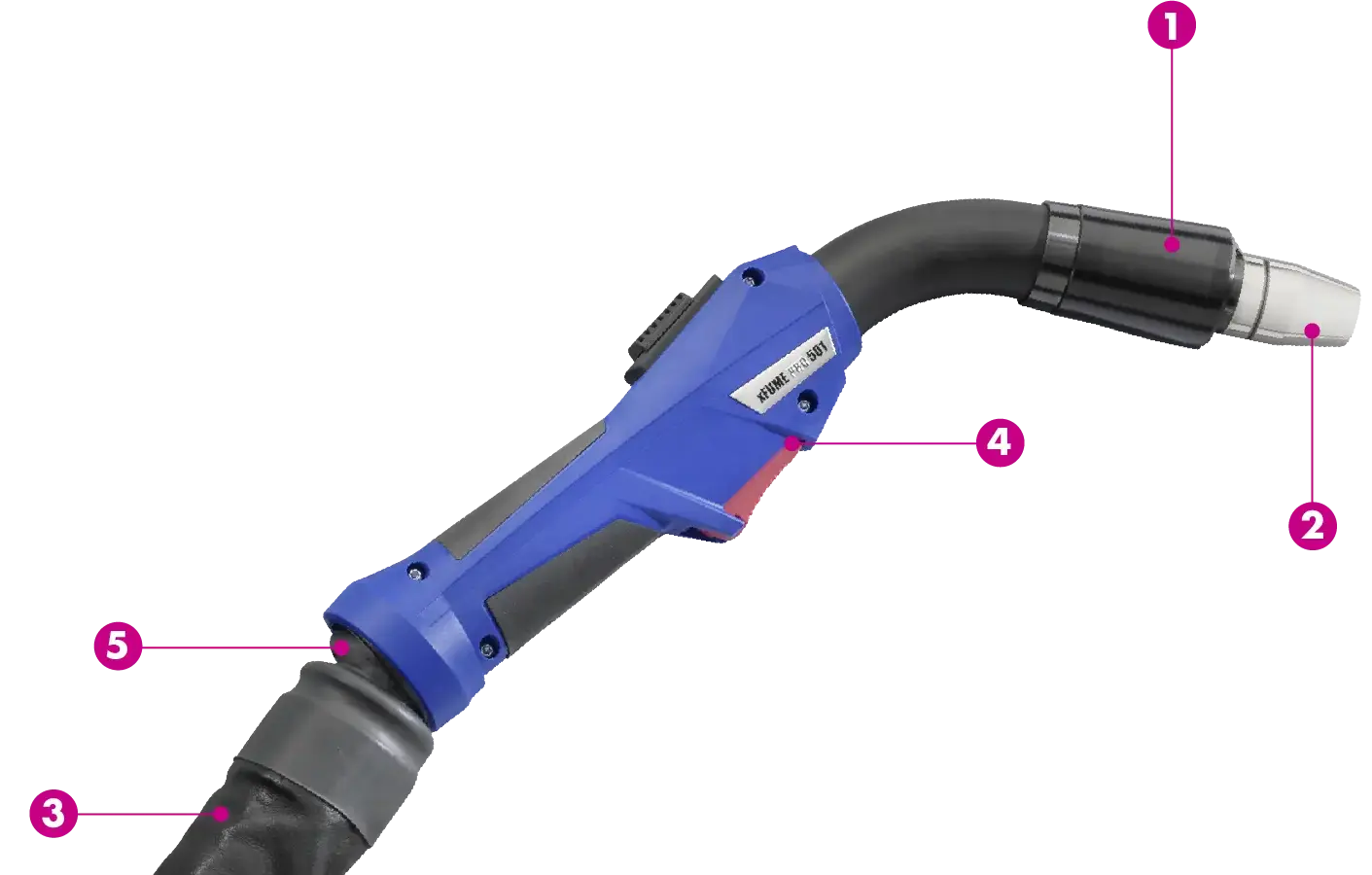

Inovații punctuale
Pistoletele cu extracție a fumului xFUME® PRO HD nu punctează prin performanțe mai mari, ci prin optimizarea componentelor individuale. Acestea sunt detaliate:
- 1– Duza de extracție este fabricată din oțel în loc de aluminiu pentru o mai mare rezistență și stabilitate la capătul frontal
- 2– Duză de gaz HD special dezvoltată pentru o rezistență mai bună la temperatură și o durată de viață mai lungă
- 3– Cablu de putere mai robust, mai stabil
- 4– Etanșare îmbunătățită a butonului pentru rezistență ridicată la murdărie
- 5– Suport optimizat al articulației sferice pentru o durată de viață mai lungă
- (not fig.)– Protecție robustă la îndoire pentru sarcină de tracțiune mai mare
În ansamblu, adaptările la sarcini, la temperaturi ridicate și la timpi de sudare peste medie fac ca pistoletele cu extragere a fumului xFUME® PRO HD să fie mai stabile, mai robuste, mai rezistente la temperatură și mai durabile. Sudarea „non-stop” a cusăturilor la curenți mari nu mai este o problemă cu această serie de pistolete cu extracție.
Date tehnice
conform EN 60 974-7
| Tip: | xFUME® PRO 36 HD | xFUME® PRO 501 HD |
| Răcire | aer | lichid |
| Curent | ||
| CO2: | 330 A | 500 A |
| Amestec M21*: | 300 A | 450 A |
| Durata Activă (%): | 60 | 100 |
| Diametru sârmă (mm) | 0,8–1,2 | 1,0–1,6 |
* conform DIN EN ISO 14175
Notă privind pistoletele răcite cu lichid:
Pentru a proteja împotriva supraîncălzirii componentele ansamblului de cabluri, recomandăm un timp de funcționare a sistemului de răcire de cel puțin patru minute după sudare.
Pistolet cu extracție a fumului & sistem de extracție a fumului: Combinația perfectă
Extragerea fumului direct la punctul de origine este cea mai sigură tehnologie de extracție pentru protejarea persoanelor din imediata vecinătate de fumul periculos de sudură. Cu toate acestea, simpla conectare a unui pistolet cu extracție la un sistem de extracție aleatoriu nu este o soluție bună. Pistoletul cu extracție și sistemul de extracție trebuie să fie compatibile. În caz contrar, se poate extrage neintenționat prea mult gaz de protecție. Pe de altă parte, există și riscul ca fumul de sudură să nu fie captat suficient.
Toate pistoletele cu extracție a fumului xFUME® PRO HD pot fi utilizate în mod optim cu sistemele mobile de extracție de la ABICOR BINZEL. Acestea sunt detaliate:
-
- xFUME ADVANCED si xFUME ADVANCED W3
- FES-200 SI FES-200 W3
FEC SI FEC W3
Cu așa-numitele dispozitive W3, puteți suda în siguranță chiar și materiale care prezintă un risc pentru sănătate, cum ar fi oțelurile crom-nichel. Aceste sisteme de extragere a fumului de sudură au un sistem special de filtrare. Acest lucru vă permite să returnați aerul purificat direct în zona de lucru, în conformitate cu TRGS 528 (Norme tehnice pentru substanțe periculoase, lucrări de sudare). Acest lucru este supus reglementărilor regionale privind îndepărtarea fumului de sudură, cu care trebuie să vă familiarizați.
Depinde de dvs. să aduceți o contribuție importantă la sănătatea și siguranța la locul de muncă, chiar și atunci când sudați table groase cu temperaturi ridicate și timpi lungi de sudare. Cu pistoletele cu extracție a fumului xFUME® PRO HD de la ABICOR BINZEL, luați inițiativa când vine vorba nu numai de o sudură perfectă, ci și de siguranța lucrătorilor dumneavoastră și de un loc de muncă sănătos.
